Kepiye cara nggunakake tempel solder ing proses PCBA?
(1) Cara prasaja kanggo ngadili viskositas tempel solder: Aduk tempel solder kanthi spatula kira-kira 2-5 menit, njupuk tempel solder cilik nganggo spatula, lan supaya pasta solder tiba kanthi alami.Viskositas moderat;yen tempel solder ora ilang, viskositas tempel solder dhuwur banget;yen tempel solder tetep cepet ilang, viskositas tempel solder cilik banget;
(2) Kahanan panyimpenan saka tempel solder: refrigerate ing wangun sing disegel ing suhu 0 ° C nganti 10 ° C, lan wektu panyimpenan umume 3 nganti 6 sasi;
(3) Sawise tempel solder dijupuk saka kulkas, kudu digawe panas ing suhu kamar luwih saka 4 jam sadurunge bisa digunakake.Cara pemanasan ora bisa digunakake kanggo bali menyang suhu;sawise tempel solder digawe panas, kudu diaduk (kayata nyampur karo mesin, aduk 1-2 Menit, aduk kanthi tangan kudu diaduk luwih saka 2 menit) sadurunge digunakake;
(4) Suhu sekitar kanggo printing tempel solder kudu 22 ℃ ~ 28 ℃, lan asor kudu ngisor 65%;

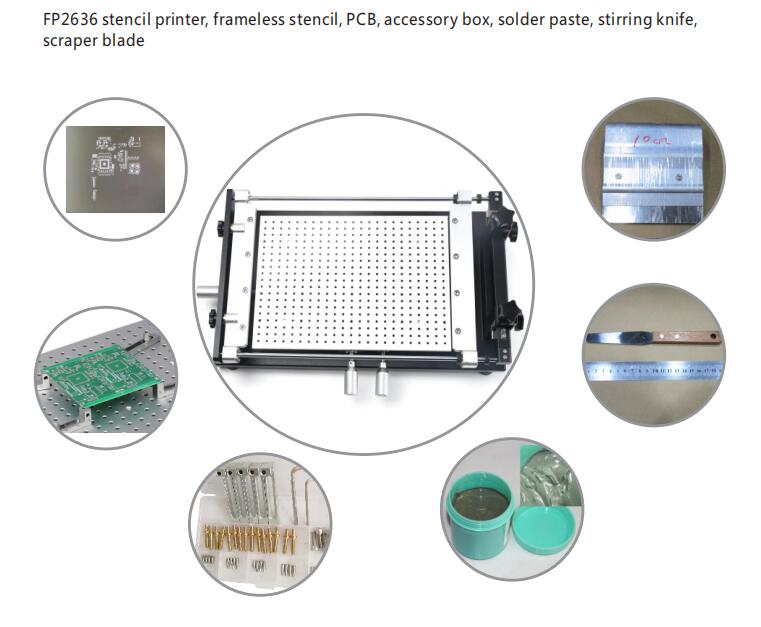

(5) Printing tempel solder
1. Nalika nyithak tempel solder, disaranake nggunakake tempel solder kanthi isi logam 85% nganti 92% lan umur layanan luwih saka 4 jam;
2. kacepetan Printing Sajrone printing, kacepetan travel saka squeegee ing printing Cithakan penting banget, amarga tempel solder perlu wektu kanggo muter lan mili menyang bolongan mati.Efek kasebut luwih apik nalika tempel solder digulung kanthi merata ing stensil.
3. Tekanan printing Tekanan printing kudu selaras karo atose squeegee.Yen meksa banget kurang, squeegee ora ngresiki tempel solder ing cithakan.Yen meksa gedhe banget utawa squeegee alus banget, squeegee bakal sink kanggo cithakan.Dig metu tempel solder saka bolongan gedhe.Rumus empiris kanggo tekanan: Gunakake scraper ing cithakan logam.Kanggo entuk tekanan sing bener, miwiti kanthi nggunakake tekanan 1 kg kanggo saben 50 mm dawa scraper.Contone, scraper 300 mm ngetrapake tekanan 6 kg kanggo nyuda tekanan kanthi bertahap.Nganti tempel solder wiwit tetep ing cithakan lan ora kegores kanthi resik, banjur tambah tekanan nganti tempel solder mung digores.Ing wektu iki, tekanan optimal.
4. Sistem manajemen proses lan peraturan proses Kanggo entuk asil printing sing apik, kudu duwe bahan tempel solder sing bener (viskositas, isi logam, ukuran bubuk maksimum lan aktivitas fluks sing paling murah), alat sing bener (mesin cetak, cithakan). lan Kombinasi scraper) lan proses sing bener (posisi apik, reresik lan wiping).Miturut macem-macem produk, nyetel paramèter proses printing sing cocog ing program printing, kayata suhu kerja, tekanan kerja, kacepetan squeegee, kacepetan demoulding, siklus reresik cithakan otomatis, lan liya-liyane. Ing wektu sing padha, perlu kanggo ngrumusake proses sing ketat sistem manajemen lan peraturan proses.
① Gunakake tempel solder sajrone periode validitas kanthi ketat miturut merek sing ditunjuk.Tempel solder kudu disimpen ing kulkas ing dina minggu.Sampeyan kudu diselehake ing suhu kamar luwih saka 4 jam sadurunge digunakake, banjur tutup bisa dibukak kanggo digunakake.Tempel solder sing digunakake kudu disegel lan disimpen kanthi kapisah.Apa kualitas qualified.
② Sadurunge produksi, operator nggunakake piso aduk stainless steel khusus kanggo nglakoake tempel solder kanggo nggawe malah.
③ Sawise analisis printing pisanan utawa imbuhan peralatan ing tugas, tester kekandelan tempel solder bakal digunakake kanggo ngukur kekandelan printing saka tempel solder.Titik test dipilih ing 5 TCTerms ing lumahing test saka Papan dicithak, kalebu ndhuwur lan ngisor, kiwa lan tengen lan tengah, lan ngrekam nilai.Kekandelan saka tempel solder kisaran saka -10% kanggo + 15% saka kekandelan cithakan.
④ Sajrone proses produksi, inspeksi 100% ditindakake babagan kualitas cetak tempel solder.Isi utama yaiku apa pola tempel solder lengkap, apa kekandelan seragam, lan manawa ana tipping tempel solder.
⑤ Resik cithakan miturut syarat proses sawise karya ing tugas rampung.
⑥ Sawise eksperimen printing utawa gagal printing, tempel solder ing papan sing dicithak kudu di resiki kanthi peralatan reresik ultrasonik lan garing, utawa di resiki nganggo alkohol lan gas tekanan dhuwur kanggo nyegah tempel solder ing papan kasebut disebabake nalika lagi digunakake maneh.Bal solder lan fenomena liyane sawise reflow soldering
